作者：admin 發(fā)布時間：2021-01-20?

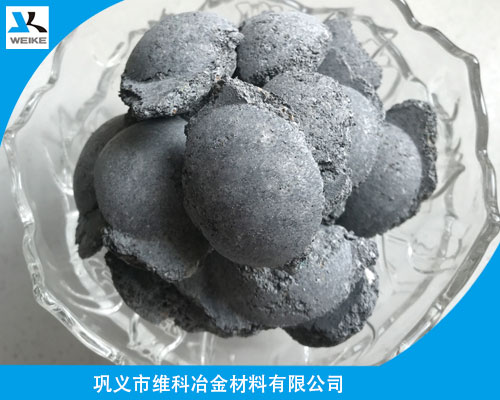

一：鋁渣球產品詳細說明
1.鋁渣球具有脫氧和合成精煉劑的功效。
2.鋁渣球粒度均勻，保持在15-50mm之間，硬度達到單粒承重75公斤。
3.鋁渣球*主要是觀察鋁造渣球各種含量成分的均勻度，一般經過攪拌壓制出來的鋁造渣球各種理化質變含量均勻穩(wěn)定，使用效果一致，不出現(xiàn)浮動。
4.初煉出鋼時投入可作為脫氧劑脫去鋼中游離氧，此外它能快速成渣覆蓋在液面隔絕空氣。
二：鋁渣球成分含量
Al≥40%、Al2O3:10-20%、MgO≤3.0%、CaO:10-15%、SiO2≤6.0%、S≤0.50%、P≤0.50%；粒度：10-50
三：鋁渣球加入的兩種方式
1.電爐在出鋼過程中作為脫氧劑與其它類脫氧劑同時加入，將鋼中溶解氧降低到控制范圍內；
2.鋼水包到達LF鋼包精煉位時加入，以調整渣的組分，盡快脫去渣中的氧得以快速形成適宜的精煉渣系。
四：鋁渣球加應用
1、電爐工序加入。爐后終脫氧劑采用鋁渣球和硅鈣鋇，根據終點碳含量脫氧劑加入量：鋁渣球0.5-1.0kg/t;硅鈣鋇,2.0-3.0kg/t。加入順序：鋼水出到20t開始向鋼包內加入硅鈣鋇、鋁渣球，出鋼時間大于110秒，出鋼嚴禁下渣。
2、LF爐精煉工序。精煉時，根據鋼水成分進行調整成分和造渣，造渣劑的加入情況為：鋁渣球，50-100kg;電石粉、硅鐵粉為20-30kg.火磚沙為15-25kg。
3、脫硫情況。采用鋁渣球造渣速度快，脫硫效率高，渣樣精煉在15分鐘內可以變白，對脫硫和去夾雜相當有利。
4、產品夾雜物量及氧氮含量。采用鋁渣球脫氧和造精煉渣已成功生產焊絲盤條，盤條規(guī)格為φ5.5mm，盤條純凈度即夾雜物含量很低為：A類0-0.5/0.5；B、C類0.5-1/0.7；D類0-1.5/1。[O]為25-60/39×10-6,[N]為45-80/68×10-6，質量很好。
以上LF精煉爐上的應用了鋁渣球在國內各大鋼鐵公司*應用，效果良好，并有望推廣到其它特殊鋼種冶煉應用中
